了解波峰焊
波峰焊是一种大批量电子制造工艺，用于在电子元件和印刷电路板 (PCB) 之间形成可靠的焊点。这种自动化工艺通常用于 PCB 组装，尤其是在消费电子产品、汽车零部件和通信设备的生产中。
波峰焊如何工作？
波峰焊涉及几个关键步骤：
- 准备： 首先在 PCB 上涂一层助焊剂，以防止氧化并改善焊料的润湿性，从而有助于促进焊接过程。
- 元件放置： 元件可以手动或通过自动拾放机放置在 PCB 上。
- 传送系统： PCB 被装载到传送带上，并经过一系列工位，包括助焊、预热、波峰焊和冷却。
- 助焊剂： 助焊剂涂抹站将助焊剂涂抹到 PCB 上，确保组件和 PCB 的表面得到适当的涂覆。
- 预热： 预热区将 PCB 加热到特定温度，为焊接做好准备，这有助于减少对组件的热冲击。

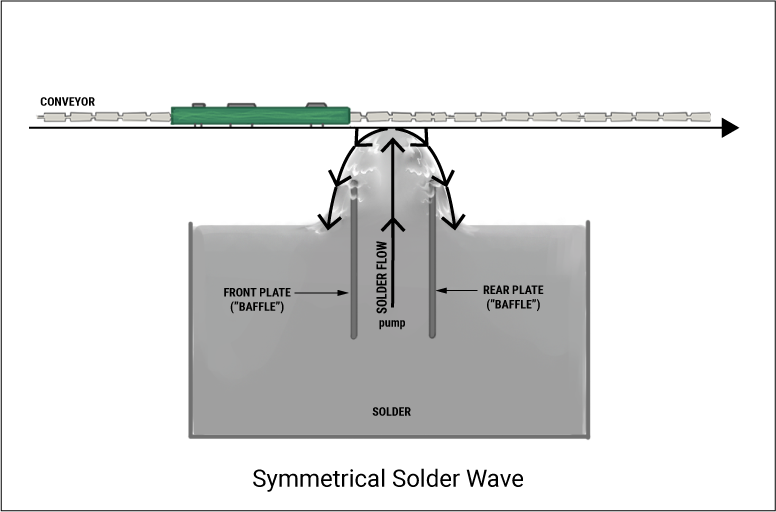

- 焊锡波： 波峰焊工艺的核心，此阶段涉及将 PCB 穿过一波熔融焊锡。焊锡波的形状可呈斜坡状，其高度和速度可根据组装的具体要求进行调整。
- 冷却： 焊锡波过后，PCB 经过冷却隧道，固化焊点，将元件固定到 PCB 上。
波峰焊的主要优点是什么？
- 效率： 波峰焊可实现高速自动化生产，显著提高产量并降低劳动力成本。
- 一致性： 该过程可确保焊点质量和可靠性的一致性，这对于电子组件至关重要。
- 经济高效：能够同时焊接多个接头，从而降低了单位成本，使得波峰焊成为大规模生产的经济高效的选择。
- 多功能性：波峰焊可适应各种类型的 PCB，包括单面板和双面板，使其成为满足不同制造需求的灵活解决方案。
波峰焊中常见的挑战有哪些？
- 热损伤： 过热会损坏敏感元件并导致焊料桥接或元件翘起等问题。
- 助焊剂残留物： 残留助焊剂可能会导致可靠性问题，并且可能需要额外的清洁步骤。
- 焊点缺陷： 不良的焊接工艺会导致诸如润湿性差、焊点冷或焊料不足等缺陷。
结论
波峰焊接是电子制造领域的一种强大工具，具有高效率、一致性和成本效益。对于参与电子元件生产和组装的任何人来说，了解该工艺、其优势和潜在挑战都是必不可少的。随着技术的不断进步，波峰焊接仍然是寻求更可靠、更具成本效益的电子组件的关键工艺。
